焦化厂VOC在线监测防爆小屋方案

焦化厂由备煤车间、炼焦车间、回收车间、焦油加工车间、苯加工车间、脱硫车间和废水处理车间组成。在生产过程中产生烟气排放，应环保部门要求，需要对排放的烟气数据进行在线监测，由于焦化厂属于防爆区域，所以使用的VOC在线监测系统需配置防爆小屋。

焦化厂VOC在线监测防爆小屋可安装单台或多台VOC分析仪，分析仪机柜需选用正压型防爆机柜，根据机柜大小和数量设计防爆小屋尺寸。通常情况下，3000mm*4000*2800mm尺寸的防爆小屋可放置2台2000*1000*600的分析仪机柜，剩余空间要足够运维人员日常操作和检修维护。（正压型防爆小屋可直接使用普通分析仪机柜）

分析小屋参数

分析小屋应设计防爆型，用于在易燃易爆、高度危险的环境，小屋有防雨、防尘、防火、保温等功能，防爆等级ExdeibmbpzIICT4Gc，外壳防护等级为IP54。小屋外有带安全链的钢瓶架（3瓶8L）；小屋外部接线箱和气瓶支架位置顶部均有800mm宽的遮雨檐，材质为不锈钢。

基本结构

小屋应为型钢焊接框架式结构，双层墙夹层设计。机械强度应满足起吊、拖运、运输及支撑墙面安装设备的要求，内外墙结构负载能力500kg/m2，屋顶最小承受力为250 kg/ m2。为方便小屋的吊运，小屋屋顶带有起重用的吊耳。屋顶坡度为“A”型结构，最小坡度不小于4％，屋顶场边允许安装遮雨棚。屋顶不允许采用平顶结构。

电气配置

电气配置以满足实际需求为准，所有防爆电器选用除有特殊说明外，需选用厂家为河南华隆电气。电器防爆等级为Ex dIICT4。

配电系统：防爆公共电源配电箱、防爆仪表电源接线箱各1个、防爆维修电源插座2个

控制系统：防爆PCL控制箱1个

照明系统：室内防爆全塑荧光灯2个、室外防爆LDE照明灯1个、防爆照明开关2个

气体检测系统：笨气体探测仪、可燃气体探测仪、硫化氢气体探测仪、有毒气体探测仪（均为防爆型）

新风系统：防爆空调1个、防爆风机1个

警报装置：防爆声光照明灯4个

连锁报警系统：当分析小屋内的可燃或低氧气体浓度超标时，报警灯送出报警信号，通过继电器控制使屋外的报警灯笛自动启动，同时屋内的防爆轴流风机自动开启，与外界进行气体交换。

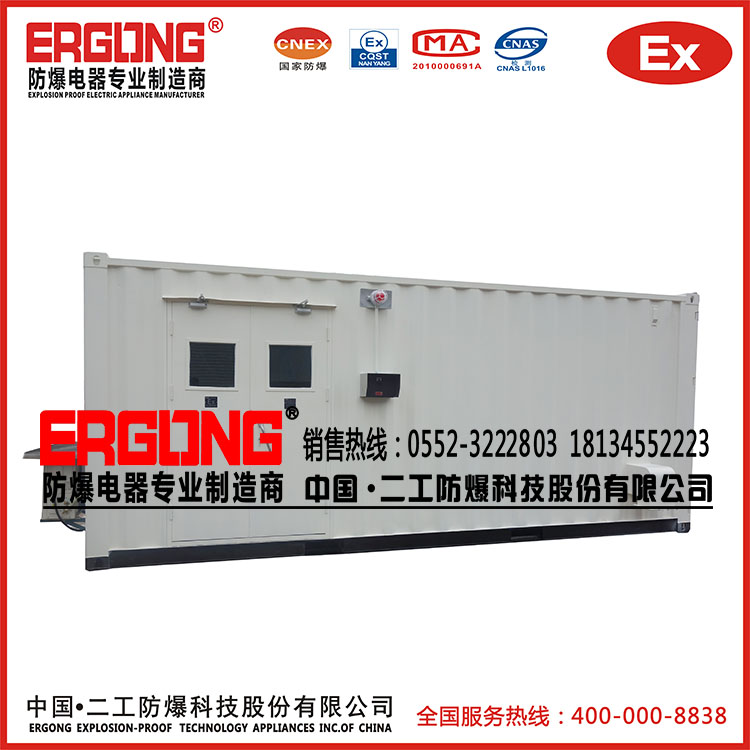

参考图
